Опоры кабины и крылья ДЭТ-250

Описание

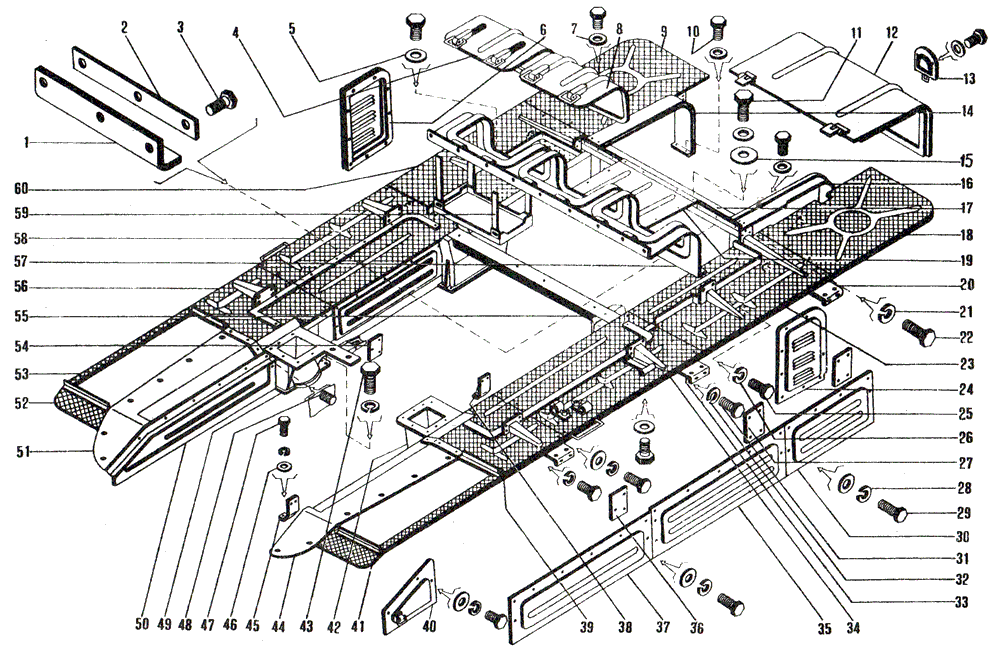

748-24-13СП Опоры кабины и крылья ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-24 707	Уплотнение	2	0,215
2	748-24-735	Планка	2	0,25
3	ГОСТ 7796—70	Болт М10×18.46.019	25
4	748-24-334СП	Крышка	2	4,13
5	ГОСТ 6958—78	Шайба 10.02	230
6	748-24-266СП	Боковина	1	4,37
7	ГОСТ 11371—78	Шайба 10.02	50
8	748-24-286С11	Крышка	1	6,02
9	748-24-389СП	Крыло	1	23
10	ГОСТ 7796—70	Болт М10×20.46.019	9
11	ГОСТ 7796—70	Болт М10×35.46.019	12
12	748-24-361СП	Кожух	1	30
13	748-24-359СП	Крышка	1	0,5
14	748-24-390СП	Кожух	1	3,8
15	700-31-2553	Шайба	27	0,025
16	748-24-338СП	Кожух	1	2,3
17	748-24-331СП	Опора	1	22
18	748-24-388СП	Крыло	1	23
19	748-24-272СП	Лист	1	9,9
20	748-24-324СП	Планка	2	0,8
21	ГОСТ 6402—70	Шайба 16 ОТ 65Г 09	44
22	ГОСТ 7796—70	Болт М16×40.58.019	14
23	748-24-386СП	Крыло	1	33
24	748-24-265СП	Боковина	1	4,37
25	ГОСТ 7796—70	Болт М14×32.46	8
26	ГОСТ 6402—70	Шайба 14 ОТ 65Г 09	8
27	748-24-248СП	Планка	1	0,47
28	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	48
29	ГОСТ 7796—70	Болт М10×25.46.019	226
30	748-24-346СП	Лист	1	7,1
31	ГОСТ 7796—70	Болт М12×30.46.019	16
32	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	20
33	748-24-336СП	Планка	4	0,75
34	748-24-384СП	Крыло	1	30,5
35	748-24-224СП	Боковина	2	11,6
36	748-24-246СП	Планка	1	0,42
37	748-24-292СП	Боковина	1	10,4
38	748-24-373СП	Кронштейн	1	0,42
39	748-24-38ЗСП	Крыло	1	16,8
40	748-24-291СП	Крышка	1	3,9
41	748-24-323СП	Крыло	1	2,9
42	748-24-370СП	Опора	1	20
43	ГОСТ 7796—70	Болт М16×1.5X 32.66	25
44	748 24-380СП	Лист	1	10,95
45	748-24-293СП	Кронштейн	1	0,15
45	ГОСТ 11371—78	Шайба 12×2.02.019	4
47	ГОСТ 7796—70	Болт М12×25.46.019	4
48	ГОСТ 17475—80	Винт В1М8g-8×25.48.019	2
49	748-24-379СП	Опора	1	26,3
50	748 24-219СП	Боковина	1	14,1
51	748-24-381СП	Лист	1	10,95
52	748-24-322СП	Крыло	1	2,9
53	748-24-929	Заделка	2	1,5
54	748-24-247СП	Планка	1	0,42
55	748-24-288СП	Опора	1	40,3
56	748 24-382СП	Крыло	1	16,8
57	748-24-376СП	Кожух	1	13,2
58	748-24-385СП	Крыло	1	30
59	748-99-131СП	Лента	2	0,634
60	748-24-387СП	Крыло	1	33
