Щиток ДЭТ-250

Описание

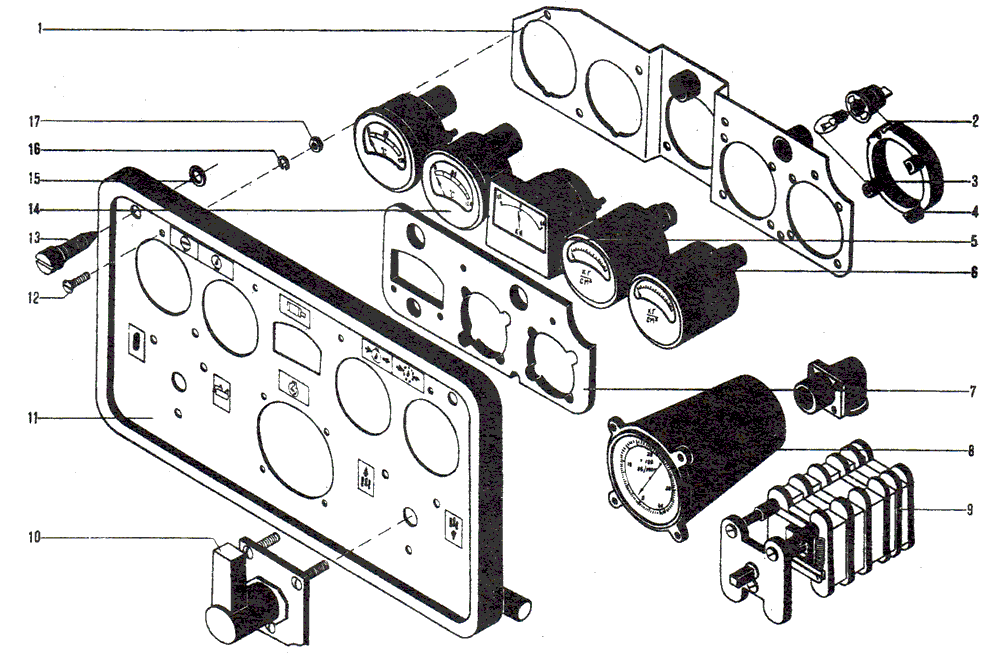

748-10-330СП Щиток ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-10-324СП	Плата	1	0,27
2		Патрон ПП1-200	4	0,02
3	ГОСТ 2023-75	Лампа накаливания А24-1	4
4		Кольцо крепежное из комплекта манометра ТЭМ-15	2
5		Амперметр М2001 со шкалой 1—0—1 кА	1	0,23
6		Указатель электрического дистанционного манометра ТЭМ-15	2
7	748-10-364	Рассеиватель	2
8		Измеритель тахометра ТЭ-4В	1	0,78
9		Переключатель УП 5111-с23	2	0,9
10		Рукоятка переключателя УП 5111-С23	2
11	748-10-329СП	Щиток	1	1,4
12	ГОСТ 17475—80	Винт B1M4-8g×16.48.019	6	0,05
13	748-10-329	Стяжка	2	0,03
14		Указатель температуры УК-143	2	0,16
15	700-39-118	Кольцо	2	0,004
16	ГОСТ 6402—70	Шайба 4Т 65Г 06	6
17	ГОСТ 5927—70	Гайка М4.6.019	6

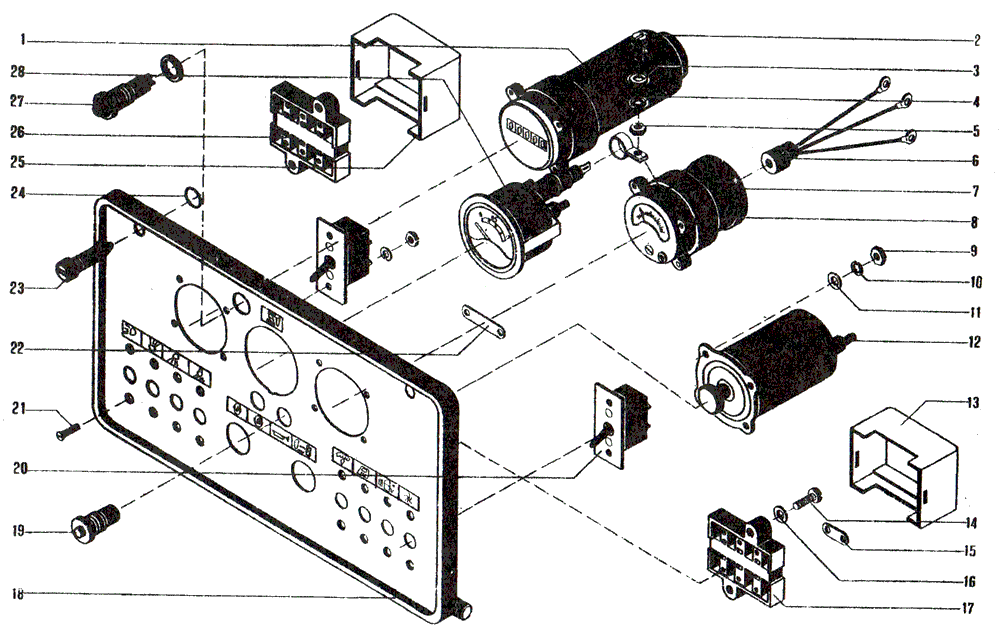

748-10-342СП Щиток ДЭТ-250

748-10-342СП Щиток ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1		Счетчик моточасов 228ЧП-ПО	1	0,6
2	ГОСТ 17475—80	Винт B1M4-8g×12.58.019	1
3	ГОСТ 11371—78	Шайба 4.01.019	1
4	ГОСТ 6402—70	Шайба 4Т 65Г 06	17
5	ГОСТ 5927—70	Гайка М4.6.019	17
6		Провода вольтамперметра ВА-180	1
7	748-10-392	Хомут	1	0,003
8		Вольтамперметр ВА-180	1	0,5
9	ГОСТ 5927—70	Гайка М6.6.019	4
10	ГОСТ 6402—70	Шайба 6Т 65Г 09	4
11	ГОСТ 11371—78	Шайба 6.02.019	4
12		Кнопка стартера СТ-31М	2	0,35
13		Крышка блока предохранителей ПР13-А	1
14	ГОСТ 17475—80	Винт В1М6 8g×12.58.019	4
15	748-10-308	Шинка	2	0,001
16	700-31-44	Шайба	4	0,001
17		Блок предохранителей ПР13-А	1	0,13
18	748-10-340СП	Щиток	1	4
19		Кнопка 5к	2	0,016
20		Переключатель В-45М	8	0,0.35
21	ГОСТ 17475—80	Винт B1M4-8g×10.48 019	16
22	703-80-142	Шинка	4	0,0004
23	748-10-329	Стяжка	2	0,03
24	700-39-118	Кольцо	2	0,004
25		Крышка блока предохранителей ПР10-А	1
26		Блок предохранителей ПР 10-А	1
27		Фонарь контрольной лампы ПД-20К	1
28		Указатель уровня топлива УБ 125	1
