Установка подогревателя HYDRONIC-35 ЧТЗ

Описание

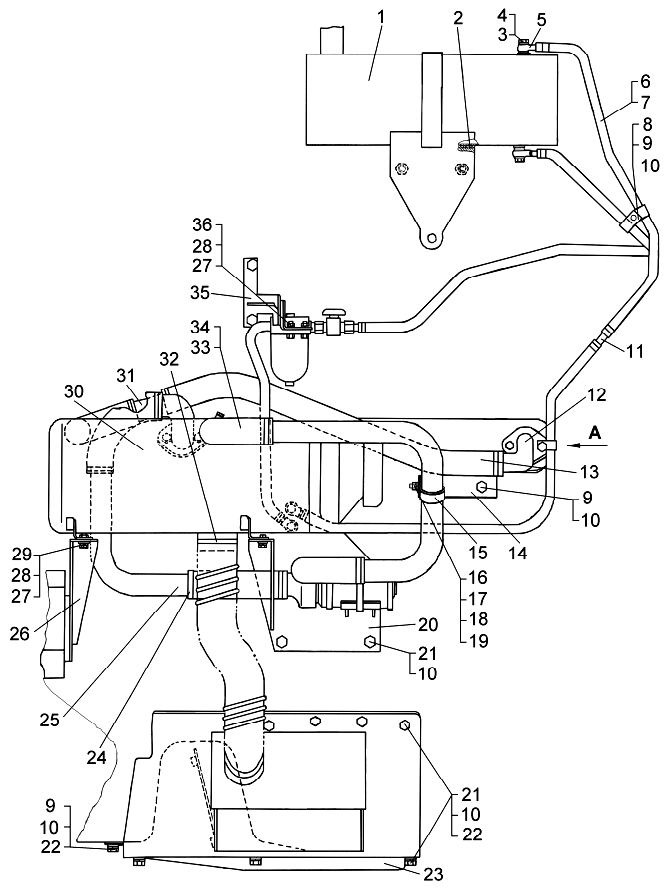

Установка подогревателя HYDRONIC-35 на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
	64-43-21 СП	Установка подогревателя HYDRONIC-35 (для трактора с электростартерным пуском двигателя)	1
1	64-43-262СП	Бак	1
2	700-40-3113	Прокладка	1
3	700-28-2457	Болт поворотного угольника	2
4	-	Кольцо 12x16	4
5	64-43-337СП	Трубка	2
6	700-46-2356-03	Рукав	2
7	-	Хомут червячный 8-16/9 W2	2
8	41627	Скоба	3
9	-	Болт М10-6g×20.58.019	6
10	-	Шайба 10 ОТ 65Г 09	19
11	64-43-497	Вставка	11
12	51-43-204	Патрубок	1
13	700-46-2364	Рукав	1
14	64-43-387	Кронштейн	1
15	700-54-201-21	Хомутик	1
16	-	Болт М6-6g×20.88.35.019	1
17	-	Гайка М6-7Н.6.019	1
18	-	Шайба 6Т 65Г 09	1
19	31358-1	Шайба	1
20	64-43-287СП	Кронштейн	1
21	-	Болт М10-6g×25.58.019	14
22	-	Шайба 10.01.10.019	15
23	51-43-209СП	Днище	1
24	700-46-2346	Рукав	1
25	-	Труба 64.43.386	1
26	64-43-286СП	Кронштейн	1
27	-	Болт М8-6дх25.88.35.019	6
28	-	Шайба 8Т 65Г 09	6
29	31386	Шайба	4
30	-	Отопитель Hydronic L35- 24В 25 2489 05 00 00	1
31	-	Переходник 64.43.384	1
32	-	Хомут Пирит 1070-Ш-1м-10 69-74	2
33	-	Соединительный шланг 360 00 300	4
34	-	Хомут червячный 32-50/12 W2	12
35	64-43-288СП	Кронштейн	1
36	-	Гайка М8-7Н.6.019	2

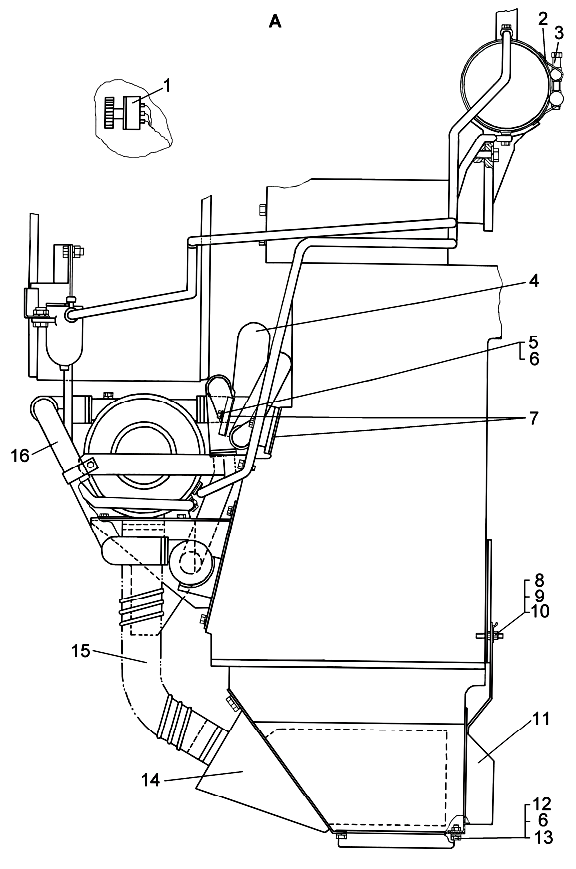

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-10-475СП	Электрооборудование Hydronic-35	1
2	16-25-102СП	Хомут	1
3	51-05-116СП	Болт стяжной	1
4	64-43-318	Патрубок	1
5	-	Болт M10-6g×75.58.019	2
6	-	Шайба 10 ОТ 65Г 09	19
7	46792	Прокладка	2
8	64-43-90	Стяжка	1
9	18-14-122	Пластина	1
10	-	Гайка М10-7Н.6.019	1
11	64-43-259СП	Щиток	1
12	-	Болт M10-6g×20.58.019	6
13	31386	Шайба	4
14	64-43-292СП	Установка щитка	1
15	64-43-394	Газоход	1
16	-	Труба 64.43.384	1
